Готовое решение на открытых технологиях (open source) для преподавания робототехники для школьников от 1 до 11 класса, в рамках уроков Труд/Технологии и дополнительного обучения и внеурочной деятельности.
Позволяет проводить обучение по направлением мобильная робототехника, БАС/БПЛА, аддитивные технологии, программирование, мехатроника, схемотехника, проектная деятельность. В поставку входит учебное оборудование, обучение педагогов без требования к подготовке и доступ к методикам преподавания для разных возрастных групп.
ПАСПОРТ РЕШЕНИЯ
| Название и версия: | «РОББО Класс», версия 2.0 |
| Тип решения: | Программно-аппаратный комплекс |
| Производитель: | АО «РОББО» |
| Поставщик: | ООО «РОББО Технологии» |
| Дата выпуска/производства: | 2026 г. |
Содержание
Назначение
| Основное предназначение решения: | Обучение школьников робототехнике и программированию в рамках школьной программы и дополнительного обучения |
| Список решаемых задач: | — Обучение школьников в рамках школьной программы предметов Труд/Технологии — Проведение бесплатного и платного дополнительного обучения школьников — Подготовка школьников к участию в олимпиадах и конкурсах, из списка Минпросвещения |
| Сферы применения: | Общеобразовательные школы любой направленности, колледжи, техникумы, ЦДТ, ДДЮТ, ВУЗы |
| Специфические условия использования: | — Требуется компьютерный класс — Не требуется специальная начальная подготовка преподавателя |
Основные преимущества и результаты внедрения
- Повышение охвата школьников дополнительным образованием на базе школы
- Повышение привлекательности обучения в школе для начальных классов
- Увеличение поступлений в бюджет школы от платной деятельности (ПД)
- Повышение мотивации учащихся по предметам информатика, математика, физика
- Подготовка участников технологических конкурсов и олимпиад, рекомендуемых Минпросвещения
- Проведение ранней профориентации школьников
- Повышение квалификации педагогов предметов Труд/Технологии и Информатика
Функциональность и состав решения
| Основные функции и возможности: | 1. Обучение программированию устройств 2. Обучение 3D-моделированию и 3D-печати 3. Обучение схемотехнике на базе Arduino 4. Обучение мехатронике |
| Минимальные системные требования: | Совместимо с операционными системами windows, linux, android |
| Интеграция с существующими системами: | Совместимо с операционными системами windows, linux, android |
| Состав решения: | — РОББО Робоплатформы — Дополнения к РОББО Робоплатформам — РОББО Лаборатории — Дополнения к РОББО Лабораториям — РОББО Танцующие роботы — РОББО Наборы для сборки танцующего робота — РОББО Схемотехники — РОББО Квадрокоптер Мини — РОББО Q-FAB универсальный центр прототипирования — Обучение педагогов на дистанционных курсах 72 ч. — Лицензия на 12 месяцев — подписка на Электронный Учебно Методический Комплекс (ЭУМК) 34 урока 5-7 лет — Лицензия на 12 месяцев — подписка на Электронный Учебно Методический Комплекс (ЭУМК) 34 урока 8-10 лет — Лицензия на 12 месяцев: Подписка на Электронный Учебно Методический Комплекс (ЭУМК) 34 урока 11-15+ лет — Лицензия на 12 месяцев — подписка на Электронный Учебно Методический Комплекс (ЭУМК) РОББО Лагерь |
Внешний вид
Технические характеристики и описание

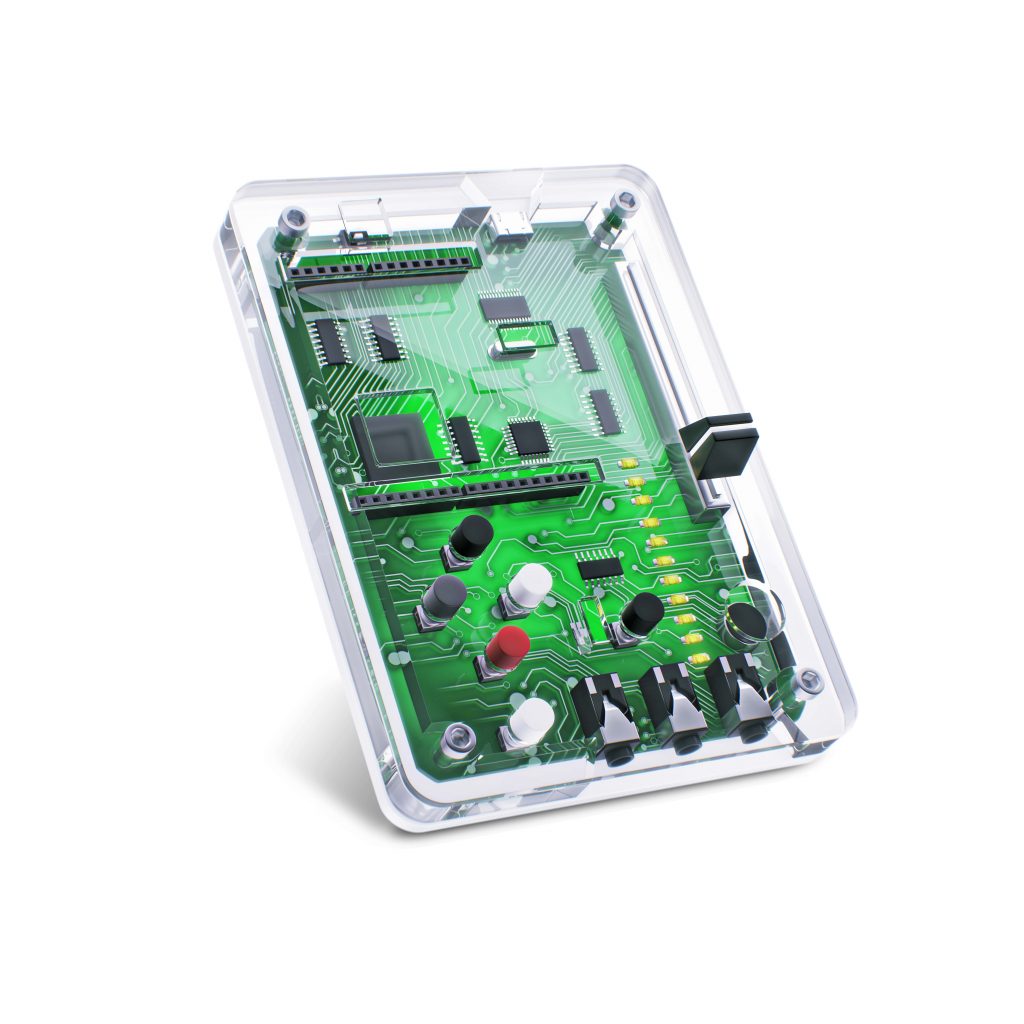

Технические характеристики РОББО Лаборатория:
«Плата расширения с датчиками ввода-вывода как встроенными, так и подключенными, 1 шт. Предназначена для программирования компьютера с внешними устройствами. Scratch, среды программирования Arduino, Lazarus.
Печатная плата в корпусе из акрила и метизов должна комплектоваться установленным микроконтроллером ATMEGA-328P, встроенными датчиками, элементами управления и индикаторами состояния, а также иметь не менее двух аналоговых входов и не менее одного цифрового входа для подключения дополнительных датчиков. В комплект должны входить: датчик звука, комплект конструкторской документации для самостоятельного изготовления аналогичной платы, включая принципиальные схемы печатных плат, исходные коды программного обеспечения, ползунковый регулятор 1 шт., светодиоды, не менее 3 шт., контролируемая 8-светодиодная матрица 1 шт., громкоговоритель 1 шт., кнопки, не менее 5 шт., кнопка сброса 1 шт., линейные разъемы совместимые разъемы Arduino Uno 3 шт., ДИП-переключатель 1 шт., датчик освещенности 1 шт.
Комплект программного обеспечения для управления платой из операционных систем Windows. MacOS, GNU/Linux, Android с исходными кодами.

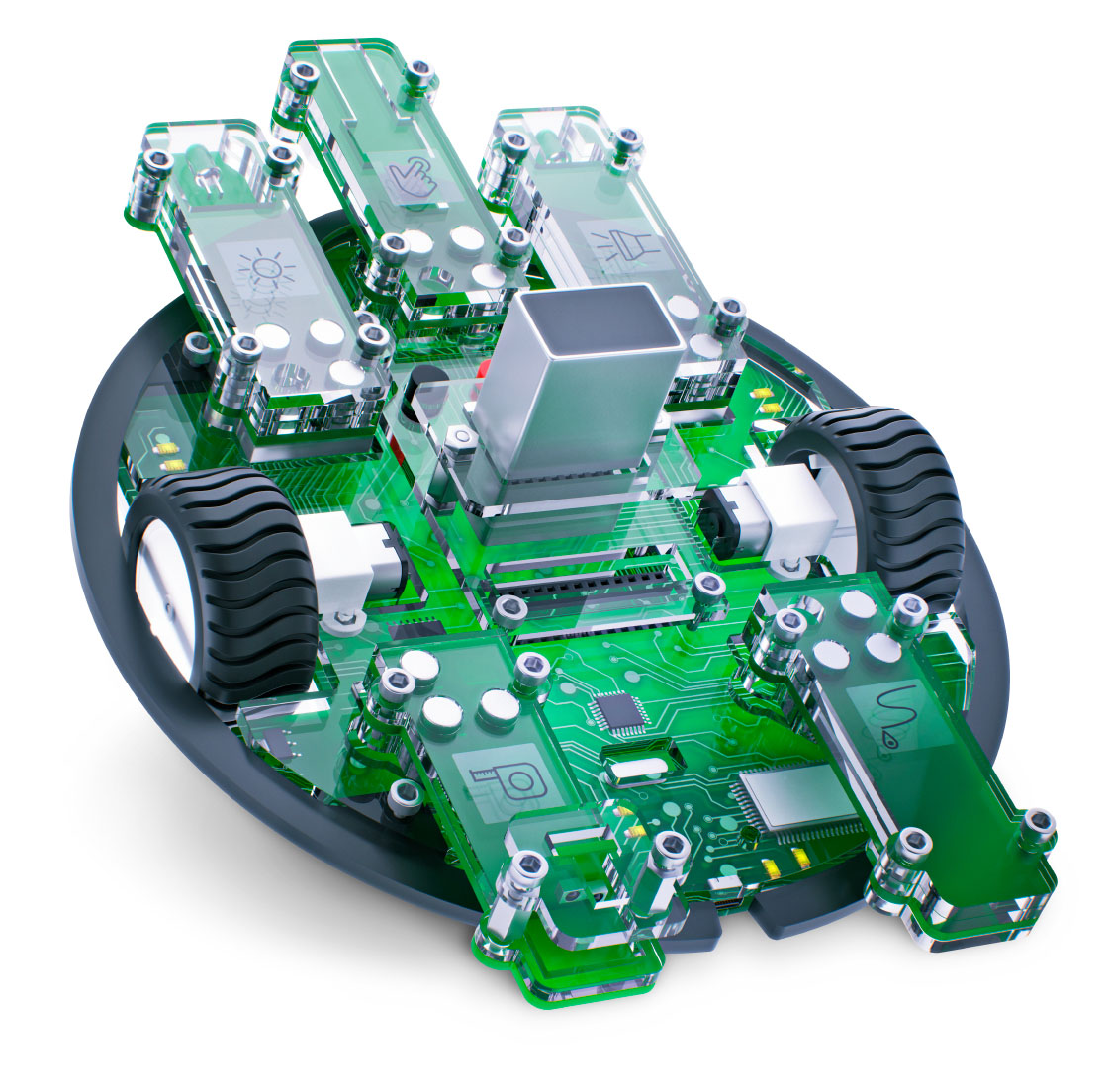

Технические характеристики РОББО Робоплатформа:
Колесная платформа, 1 шт., состоящая из платы робота, двигательного блока с колесами, разъемов сопряжения, опор и гнезда для элемента питания, оснащенная контактными площадками с магнитным креплением. Платформа должна быть выполнена из акрила и собрана с применением металлических метизов. Плата робоплатформы должна быть оснащена модулем беспроводной связи Bluetooth RN42-I/RM и микроконтроллером ATMEGA328P.
Датчики линии, 2 шт. — внешние датчики, подключаемые посредством магнитных контактных площадок на базе магнитов-контактов, платы с датчиком отражения, корпуса из акрила и металлических метизов. В комплект должны входить: плата с установленным оптическим датчиком положения HSDL-9100 для слежения за линией путем определения светлой/темной поверхности.
Датчик касания, 1 шт. внешний датчик, подключаемый посредством магнитных контактных площадок. В комплект должны входить: магниты-контактов, платы с датчиком-микрокнопкой, корпус из акрила и металлических метизов. Плата с датчиком-микрокнопкой ESE-22MH24 для обнаружения факта контакта с объектом.
Датчик расстояния для определения расстояния до препятствия, 1 шт., подключаемый посредством магнитных контактных площадок. В комплект должны входить: магниты-контактов, платы с датчиком расстояний, корпус из акрила и металлических метизов.
Набор для изготовления собственного датчика, 1 шт., состоящий из магнитов-контактов, платы, корпуса из акрила и металлических метизов
Комплект конструкторской документации в электронном виде для самостоятельного изготовления аналогичного роботизированного механизма, включая принципиальные схемы печатных плат, исходные коды программного обеспечения.
Комплект программного обеспечения для управления роботизированным механизмом из операционных систем Windows. MacOS, GNU/Linux, Android с исходными кодами в электронном виде.

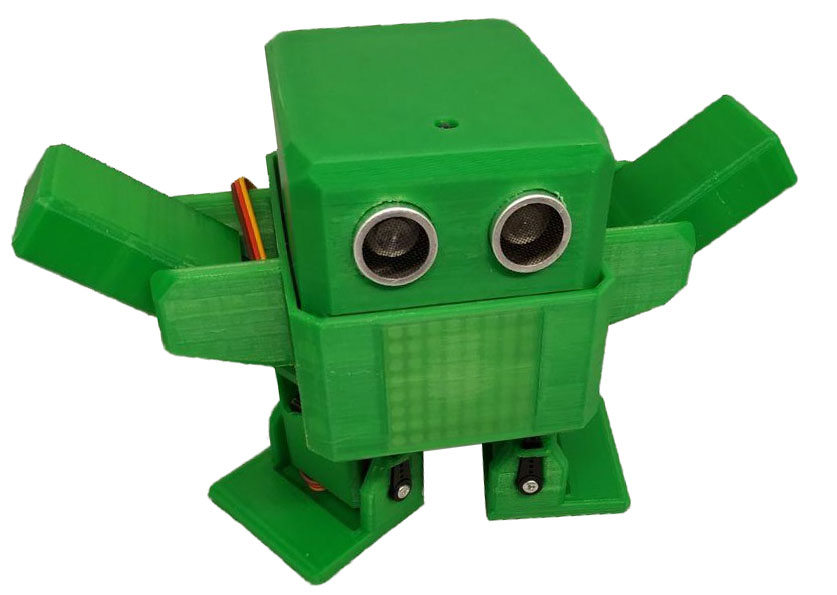

Технические характеристики РОББО Танцующий робот:
Интерактивный танцующий настольный робот
Состав:
Arduino NANO 1шт.
Arduino Nano Prototype Shield V3.0 1шт.
Сервомотор Tower Pro SG90S 6шт.
HC-SR04 ультразвуковой дальномер 1 шт.
Модуль LED-матрицы 7219 1 шт.
Buzzer 5V — пассивный 1 шт.
Соединительный кабель 1×40 пин мама-мама — 20см 2 шт.
5 RGB 500-1000 мКд 2-3.4В ОБЩИЙ КАТОД 1шт.
Корпус из PLA-пластика, 1 шт.

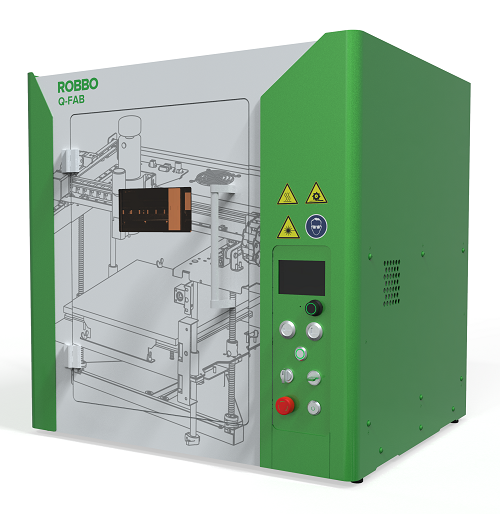

Технические характеристики РОББО Q-Fab:
«Универсальный многофункциональный центр прототипирования российского производства, позволяющий изготавливать компоненты методом 3D-печати, осуществлять фрезерную и лазерную гравировку.
Технические параметры:
Напряжение питания ~ 220 В
Потребляемая мощность: Не более 500 Вт
Габариты рабочего поля (X × Y × Z), мм: Не менее 220 × 240 × 200
Высота слоя по оси Z: не более 0.3 мм
Точность по осям X, Y,: Не менее 0,01 мм
Скорость перемещения по осям X, Y: Не менее 2000 мм/мин
Скорость перемещения по оси Z: Не менее 60 мм/мин
Количество экструдеров: Не менее 2
Диаметр сопла: Не более 0.5 мм
Макс температура экструдера: Не менее 250 °C
Диаметр нити: Не более 4 мм
Макс температура рабочего стола: Не менее 110 °C
Тип материалов: ABS, PLA
Габариты (Д × Ш × В), мм: Не более
560х550х860
Дополнительный блок для фрезерования: шпиндель не менее 300 Вт, цанга ER-11
Дополнительный блок для лазерной гравировки: Длина волны 450 нм, Мощность <=1 Вт
Работа с SD карты
Наличие LCD дисплея
Вес, кг: Не более 80
Защитный корпус от лазерного излучения со смотровым окном с защитой от лазерного излучения светофильтром ОС-12 (оранжевое стекло), толщина 5 мм, материал: оптическое стекло с поглощением световых волн длинной менее 500 нм.
Дополнительная комплектация: SD карта, USB накопитель, шпатель, пинцет, USB кабель, защитные прозрачные очки (для фрезерования), ключи для фрезера, запасные сопла экструдера, фильтр стружки
Комплект расходных материалов: катушка ABS пластика, катушка PLA пластика, фрезы 2 шт., образцы материалов для фрезеровки/гравировки: фанера, пластик, акрил, пленка»

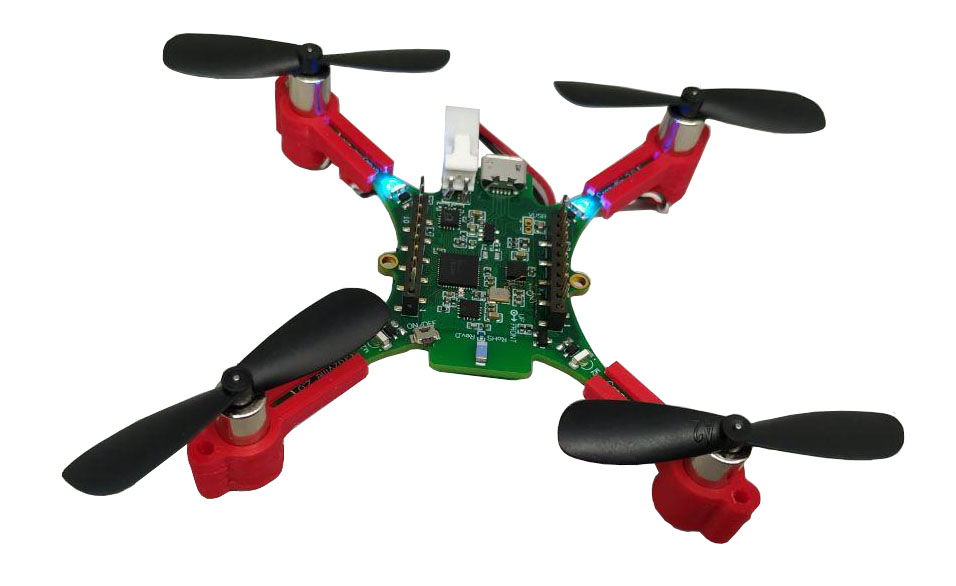

Технические характеристики РОББО Программируемый Квадрокоптер для помещений:
«Универсальная платформа для разработки летательных аппаратов с открытым исходным кодом, 1 шт. Вес: не более 50 г. Габариты: не более 120мм на 120мм. Оснащение радио с низкой задержкой/дальним радио, а также Bluetooth LE.
Возможность программирования платформы с помощью блочного языка программирования RobboScratch3.0
-Поддержка плат расширения с автоматическим обнаружением
-Поддержка iOS и Android с Bluetooth LE, Windows /MacOSX/Linux
-Бортовая зарядка через стандартный microUSB
-Взлетная масса: не более 40 г
-Радиочастотный усилитель 20 дБм, испытанный в диапазоне не более 1 км
-Поддержка Bluetooth Low Energy с iOS и Android-клиентами
-STM32F405MPU-9250
-nRF51822 радиоуправление и управление питанием MCU (Cortex-M0, 32Mhz, 16kb SRAM, 128kb flash)
-Встроенное зарядное устройство LiPo с режимами 100 мА, 500 мА и 980 мА
-Полноскоростной интерфейс USB-устройства
-EEPROM объёмом 8 КБ
-3-осевой акселерометр (MPU-9250)
-высокоточный датчик давления (LPS25H)
-Время полета с аккумуляторной батареей: не менее 5 минут
-Максимальный рекомендуемый вес полезной нагрузки: не менее 15 г»

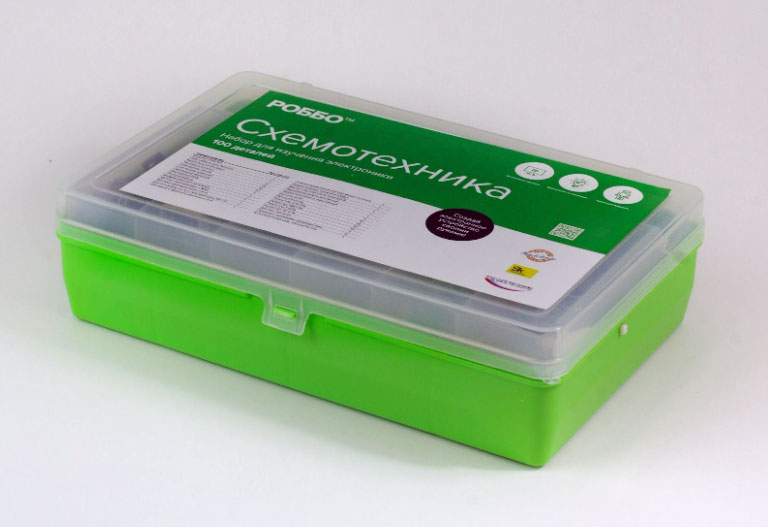

Технические характеристики РОББО Схемотехника:
«Набор для создания электронных устройств на базе микроконтроллера Arduino Uno или аналог в составе:
Комплект не менее:
Резистор 1 кОм 5 шт.
Резистор 10 кОм 2 шт.
Резистор 100 кОм 2 шт.
Резистор 240 Ом 5 шт.
Фоторезистор 3 шт.
Buzzer 5 V 1 шт.
Батарейный отсек 1 шт.
Светодиод синий 3 шт.
Светодиод желтый 3 шт.
Светодиод красный 3 шт.
Светодиод RGB 1 шт.
Соединительный кабель 1 шт.
Geegrow L293D 1 шт.
Беспаечная макетная плата 1 шт.
Arduino UNO R3 или аналог 1 шт.
Сервомотор Tower Pro 1 шт.
Тактовая кнопка 3 шт.
Резистор переменный 1 шт.
Мотор 4.5 V 1 шт.
USB кабель для Arduino или аналог 1 шт.
Органайзер для набора 1 шт.»
Экономические показатели
| Стоимость приобретения: | 1,5-8 млн.р. |
| Стоимость установки и настройки: | 0 р. |
| Затраты на обучение персонала: | 45 т.р. — 180 т.р. |
| Расходы на обслуживание и поддержку: | 0 р. — 300 т.р./год |
| Период окупаемости: | 1-4 года |
| Экономический эффект за 5 лет: | 1,7 млн.р. — 6,75 млн.р. |
Требования к внедрению
| Подготовка инфраструктуры (помещение, электроснабжение, сеть и т.д.): | Рекомендуется компьютерный класс, площадью от 30 кв.м., с типовыми столами, и напряжением сети 220 В. Возможно использование вытяжки для РОББО Q-Fab |
| Технические требования и совместимость: | Наличие операционной системы Windows или Линукс |
| Необходимые расходные материалы: | Пластик для 3D-печати, поставляется в комплекте |
| Квалификация персонала: | Уровень опытного пользователя ПК |
| Объём обучения и поддержки: | Курс обучения педагогов 72 часа, техническая и методическая поддержка педагогов в тикет-системе |
План внедрения
| Этап внедрения | Сроки реализации этапа |
|---|---|
| 1. Проведение закупки | 10-15 раб.дней |
| 2. Поставка РОББО Класса | 10-15 раб. дней |
| 3. Обучение персонала | 72 часа |
| 4. Пусконаладка | силами обученного педагога |
| Общий срок внедрения: 20-30 раб.дней |
| Возможные риски | Способы снижения рисков |
|---|---|
| 1. Поломка оборудования учениками | Оборудование антивандальное, средний срок использования 5-7 лет. Гарантийный срок ремонта — 12 мес. |
| 2. Увольнение обученных педагогов | Возможно отдельное обучение новых педагогов |
| 3. Недостаточно места для работы со всеми устройствами | Работы с устройствами строится по модульному принципу, сами устройства компактные и убираются в любую тумбу |
| 4. Нарушение техники безопасности в работе с оборудованием | Оборудование предусматривает защиту учеников от высокого напряжения |
| 5. Отсутствие времени или желания обучаться у штатных педагогов | Производитель может подобрать и обучить внештатного педагога дополнительного обучения робототехнике |
Поддержка и сервис
| Гарантийный период: | 12 месяцев |
| Техническая поддержка (условия и сроки): | Бессрочная удаленная тех. поддержка |
| Обновления и модификации: | Обновления ПО бесплатные |
| Обучение пользователей (структура, содержание, формат): | Дистанционный курс для педагогов по работе с оборудованием РОББО, длительность: 72 часа. |
| Сервисное обслуживание: | Платное сервисное обслуживание с выездами 1 раз/мес. |
Сравнение с аналогами
| Характеристики | РОББО Класс | Роботрек | R:ED | МГБот |
|---|---|---|---|---|
| Изучение технологий | мобильная робототехника, программирование, аддитивные технологии, интернет вещей, мехатроника, БАС, схемотехника | программирование, нейротехнологии, схемотехника, конструирование | программирование, конструирование, схемотехника | программирование, интернет вещей, схемотехника |
| Возраст учеников | 5-18 лет | 10-15 лет | 6-12 лет | 12-15 лет |
Уникальные преимущества
- Комплексное решение для подготовке по целому спектру технологий, без необходимости закупать учебное оборудование для каждой возрастной категории учеников.
- Подбор и обучение педагога по дополнительному обучению
